產品名稱：

軟密封浮動球閥

所屬分類：

球閥係列

產品簡介：

Q41F 型 PN16~PN64 法蘭球閥用於 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上，用於截斷或接通管路中的介質，選用不同的材質，可分別適用於水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

在線谘詢聯係我們

產品詳情

【產品用途】

Q41F 型 PN16~PN64 法蘭球閥用於 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上，用於截斷或接通管路中的介質，選用不同的材質，可分別適用於水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

【產品特點】

1、在各種閥門中，球閥的流動阻力小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等並成一直徑，介質幾乎可以毫無損失的流過

2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便於管道安裝

【性能參數】

型號		Q41F-16C	Q41F-16P
		Q41F-25C	Q41F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳係不鏽鋼
	球體、閥杆	鉻/鉻鎳/鉻鎳鉬係不鏽鋼	鉻鎳係不鏽鋼
	密封圈	柔性石墨墊圈/316＋柔性石墨墊圈
	填料	聚四氟乙烯

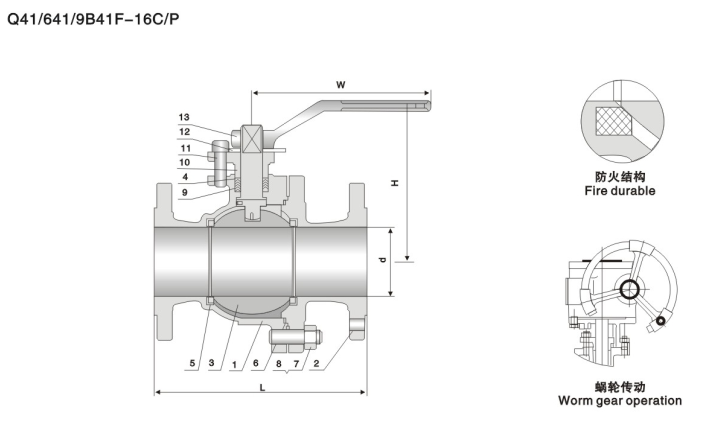

【主要連接尺寸】

公稱通徑DN	主要外形連接尺寸
公稱通徑DN	L	D	D1	D2	B	Z-d	H	W
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P
15	130	95	65	45	14	4-14	78	140
20	140	105	75	55	14	4-14	84	160
25	150	115	85	65	14	4-14	95	180
32	165	135	100	78	16	4-18	150	250
40	180	145	110	85	16	4-18	150	300
50	200	160	125	100	16	4-18	170	350
65	220	180	145	120	18	4-18	195	350
80	250	195	160	135	20	8-18	215	400
100	280	215	180	155	20	8-18	250	500
125	320	145	210	185	22	8-18	265	600
150	360	280	240	210	24	8-23	270	800
200	400	335	295	265	26	12-23	330	800
250	530	405	355	320	30	12-25	450	1300
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P
15	130	95	65	45	16	4-14	103	100
20	140	105	75	55	16	4-14	112	160
25	150	115	85	65	16	4-14	123	160
32	165	135	100	78	18	4-18	150	250
40	180	145	110	85	18	4-18	156	250
50	200	160	125	100	20	4-18	172	350
65	220	180	145	120	22	8-18	197	350
80	250	195	160	135	22	8-18	222	450
100	280	230	190	160	24	8-23	253	450
125	320	270	220	188	28	8-25	275	600
150	360	300	250	218	30	8-25	286	800
200	400	360	310	278	34	12-25	340	1200
250	530	425	370	332	36	12-30	470	1400
