產品名稱：

美標波紋管截止閥

所屬分類：

波紋管閥門係列

產品簡介：

波紋管截止閥適用於公稱壓力PN1.6~PN4.0MPa,工作溫度-20℃~350℃的石油、化工、製藥、化肥、電力工業等各種工況的管路上切斷或接通管路介質。

在線谘詢聯係我們

產品詳情

【產品說明】

波紋管截止閥適用於公稱壓力PN1.6~PN4.0MPa,工作溫度-20℃~350℃的石油、化工、製藥、化肥、電力工業等各種工況的管路上切斷或接通管路介質。

【結構及用途】

1、產品結構合理、密封性能可靠、造型美觀；

2、密封麵堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；

3、閥杆調質及表麵氮化處理，有良好的抗腐和抗摩擦性能；

4、直角式德標波紋管截止閥雙重密封，性能更可靠；

5、閥杆升降位置指示，更直觀；

6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

【技術規範】

結構形式	BB-BG
驅動方式	手動
驅動方式	氣動
設計標準	DIN3356
結構長度	DIN3203
連接法蘭	DIN2543-2545
試驗和檢驗	DIN3230

【產品零部件材料】

序號	名稱	材質
1	閥體	GS-C25、CF8、CF3
2	閥瓣	2CR13、F304、F316
3	軸銷	F304、F316
4	波紋管組件	F304、F316L
5	閥蓋	GS-C25、CF8、CF3
6	填料	柔性石墨、PTFE
7	壓套	25#、F304、F316
8	定位片	25#、F304、F316
9	閥杆螺母	銅合金ZQA19-4
10	手輪	碳鋼
11	並帽	25#
12	油杯	黃銅
13	六角螺母	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓	ASTMA193 B7、A193-B8、A193-B8M
15	墊片	柔性石墨+不鏽鋼
16	閥杆	2Cr13、F3

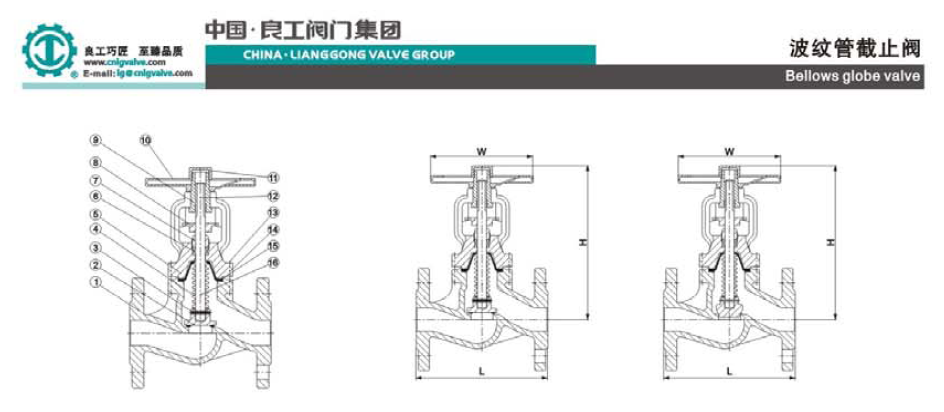

【產品外形及結構尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	b	Z-d	H	D0
WJ41Y-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
WJ41Y-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640
