高壓法蘭閘閥

【產品用途】

集團生產的Z61Y-250、Z61Y-320型高壓電站閘閥：手動、對接焊連接形式、明杆楔式剛性單閘板，閥座密封麵材料為硬質合金，公稱壓力PN250~PN320，閥體材料為碳素鋼的高溫高壓電站閘閥。

【結構特點】

高溫閘閥也稱電站專用閥門，主要用於火力電站各種係統的管路上，切斷或接通管路介質。適用介質：水、蒸汽等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由於性能技術特性，工況的特殊使產品也形成了其他產品所代替不了的特點。

1、啟閉無摩擦。這一功能解決了傳統閥門因密封麵之間相互摩擦而影響密封麵的問題。

2、上裝式結構。對裝在管路上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、單座閥設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、低扭矩設計。特殊結構設計的閥杆，隻需配一個小手把閥門就能輕鬆啟閉。

5、楔形密封結構。閥門是靠閥杆提供的機械力，將閘板楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

6、密封麵的自清潔結構。當閘板傾離閥座時，管線中的流體沿閘板密封麵成360度均（jun1）勻通過，不僅消除了高速流體對閥座局部的衝刷，也衝走了密封麵上的聚集物，達到自清潔的目的。

【設計標準】

設計標準：GB/T 12234-2007

結構長度GB/T 12221-2005

對焊連接尺寸NB/T 4704-2014

試驗與檢驗NB/T 4704-2014

壓力-溫度：NB/T 4704-2014

【性能參數】

【主要零件材料】

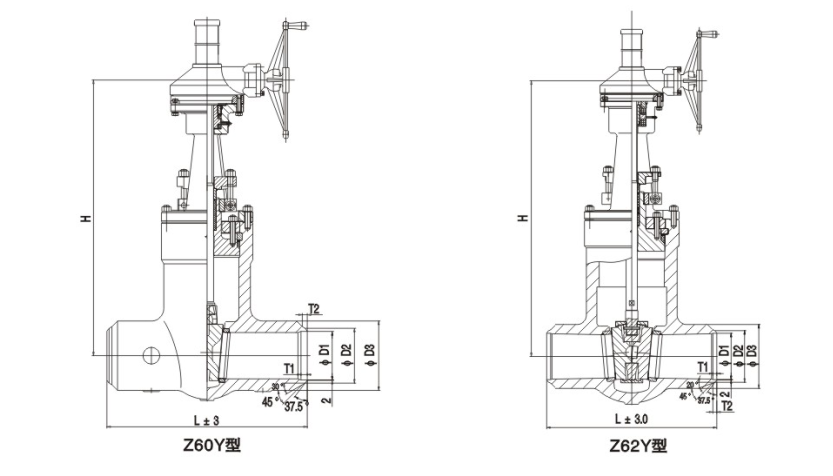

【主要外形和連接尺寸】

【結構圖片】
