產品名稱：

電動平板閘閥

所屬分類：

油田閥門係列

產品簡介：

集團生產的電動平板閘閥,是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板,閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控製。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

在線谘詢聯係我們

產品詳情

【產品用途】

集團生產的電動平板閘閥,是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板,閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控製。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

【產品分類】

平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃氣平板閘閥等。

【結構特點】

本係列產品采用新型浮動式密封結構，適用於壓力不大於15.0MPa，溫度-29～121℃的油品、天然氣等管線上，作為控製介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐衝蝕性能，是石油工業界一種理想的新型裝備。

1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2. 閘板均有導向條給予精密導向，同時密封麵均噴焊硬質合金，耐衝蝕。

3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥杆采用複合填料，多重密封，使得密封可靠，摩擦力小。

4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由於介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5. 由於采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先於國內外同類產品的重要特征。

6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

【設計標準】

設計製造標準：JB/T 5298

結構長度標準：JB/T 5298

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008、JB/T 5298

【性能參數】

零件名稱	零部件材料
零件名稱	JB/T77298		API 6D
閥門/閥蓋	WCB	WCB	A352-LCB	A351-CF8N
閘板	2Cr13+ENP	20CrMoV+STL	ANSI 410+ENP	ANSI 316+ENP
閥杆	2Cr13	2Cr13	A182-F6a	A182-F316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨		聚四氟乙烯
墊片	18-8/柔性石墨
螺栓	35	35CrMo	A193-B7M	A193-B8
適用溫度	-29~250℃	-29~550℃	-46~250℃	-40~200℃
適用介質	水、油品	蒸汽、油品	丙烷、乙烯	硝酸類

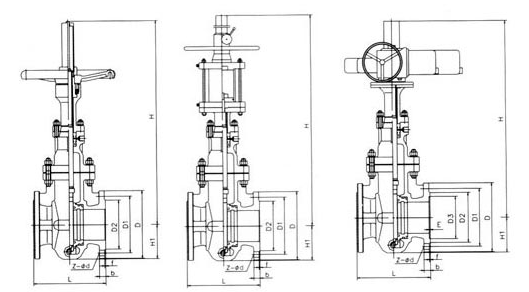

【主要外形和連接尺寸】

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D	D1	D2	Z-Φd	H	D0
Z43PF-16C
100	150	215	180	155	8-Φ18	700	300
125	150	245	210	185	8-Φ18	798	350
150	150	280	240	210	8-Φ23	895	350
200	180	335	295	265	12-Φ23	1130	350
250	180	405	355	320	12-Φ25	1290	400
300	200	460	410	375	12-Φ25	1480	450
350	200	520	470	435	16-Φ25	1660	450
400	218	580	525	485	16-Φ30	1850	500
450	218	640	585	545	20-30	2080	500
500	229	705	650	608	20-34	2300	600
600	248	840	770	718	20-41	2680	800
700	286	910	840	788	24-41	3080	800
800	286	1020	950	898	24-41	3491	1000
Z43PF-25
100	150	230	190	160	8-Φ23	700	300
125	150	270	220	188	8-Φ25	798	350
150	150	300	250	218	8-Φ25	895	350
200	180	360	310	278	12-Φ25	1130	350
250	180	425	370	332	12-Φ30	1290	400
300	200	485	430	390	16-Φ30	1480	450
350	200	550	490	448	16-Φ34	1660	450
400	218	610	550	505	16-Φ34	1850	500
450	218	660	600	555	20-Φ34	2080	500
500	229	730	660	610	20-Φ41	2300	600
600	248	840	770	718	20-Φ41	2680	800
700	286	955	875	815	24-Φ48	3080	800
800	286	1070	990	930	24-Φ48	3491	1000
